三、设备工作环境

        原材料要求：原材料弯曲度：≤3mm/m ，材料强度≤1250N/ mm2,材料硬度≤HRC32

            1）能源介质条件

             电源   三相交流电源 ≥35KVA

             电压:  380V ±10%

             频率:  AC   50Hz ±2%

             压缩空气 : 一般工业用压缩空气

             空气压力 :  0.4 MPa～0.8 Mpa

             空气流量 :  ≧ 10 m3/ h

             空气质量 :  必须经过过滤和干燥

            2）设备运行环境要求

             最高环境温度：45℃

             最低环境温度： 0℃

             相对湿度 :   ＜95％

四、设备结构介绍

        新型高效智能板锯机由我公司新开发和生产的常规性机床，主要部件由机床床身、动力头部分、进给系统、夹紧装置、自动送料装置、液压系统、电气系统、喷雾冷却系统和螺旋式排屑器等部分组成。

        1、机床床身：床身主体由优质高强度材料整体铸造而成。具有整体刚性好、强度高、耐冲击、变形小的特点， 极大提高机床的整体刚性和机床锯切稳定性。

        2、动力头部分：动力头箱体部分采用优质高强度特殊材料铸造，具有强度高、耐冲击、抗震性好。动力头主轴传动部分采用高性能齿轮材料制成，齿轮经过特殊热处理和精密的研磨齿轮精度达5级以上，同时采用齿轮消隙机构实现主轴零间隙传动，保证传动平稳和提高锯片平均使用寿命。全部轴承采用进口高精、高强度的轴承，使整个动力头运转噪声小、平稳、传动性能可靠。特有的加长型精度高等特点。 锯片稳定装置能极大提高圆锯片的刚性，减少锯片的振颤、偏摆，使锯片的使用寿命得到更大的提高，锯切的精度和稳定性得到可靠保证。

        3、进给系统：由交流伺服电机以直连方式驱动滚珠丝杆带动动力头部分进行进给，将被夹压的工件快速切断，因采用直接直连方式具有响应快，扭矩高，

        4、夹紧装置：由两组水平与垂直的夹紧装置组成。前后两套装置可同时夹紧和松开，保证锯切过程的平稳性，全部密封采有日本进口密封圈，具有更长使用寿命。

        5、数控定长送料装置：采用交流伺服电机和高精度滚珠丝杆驱动和抬升送料方式，使送料的精度得到可靠保证。

        6、液压系统：由油箱、油路块、液压泵、液压元件、执行元件等组成，全部采用知名品牌液压件，故障率低，性能可靠、稳定地实现各种程序动作。

        7、电气系统：由电器柜、触摸屏、按纽、PLC、电机、接触器、继电器、热交换器、开关和辅助元件等组成。机床可实现全过程数控，从工件夹紧开始到锯切完成，板锯机自动完成。自动化程度高，各种安全保护装置能保证锯切线全过程的安全平稳运转。

        9、喷雾冷却系统：机床采用喷雾冷却系统，具备长期使用稳定性好使用寿命长等优点。系统使用环保切削油对圆锯片锯齿进行微量喷油方式冷却润滑。精心设计的喷嘴向使锯齿确保时时包裹在切削油中，以减少切削热的产生，该喷头同时向锯片两侧面喷涂切削油，进行润滑，既可以提高生产效率，降低生产成本，防止环境污染，同时还可以提高切口质量，延长锯片使用寿命。

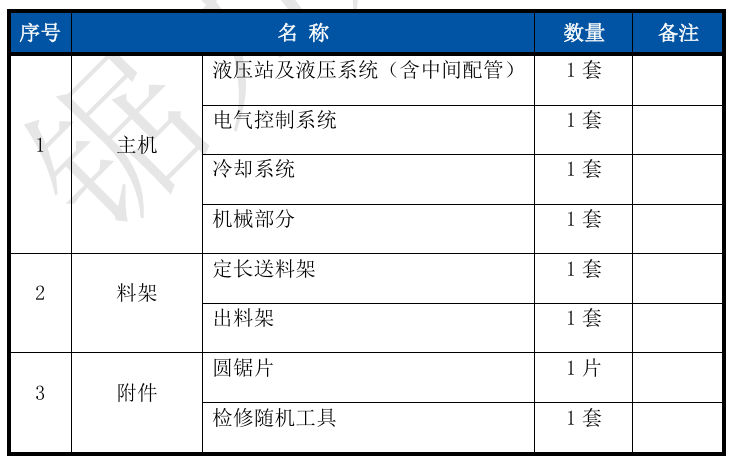

五、供货范围

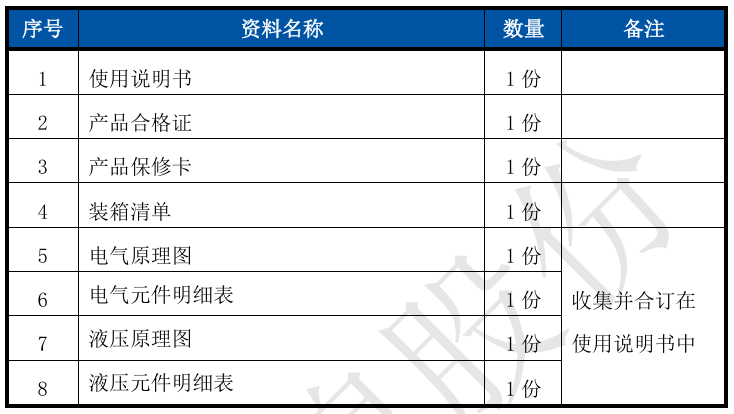

六、随机资料

七、设备的安装、调试及技术服务

         本公司对所售机床负责，派专业技术人员帮助用户进行设备的安装，调试。

         本公司免费为用户培训设备安装、调试和操作技术人员。

         本公司为用户提供详细机床使用、维护技术资料，以保证用户正确使用、维 护机床，提高机床的使用效益。

         本公司对所售的机床实行终身售后技术服务，在一年的质量保证期内，设备 出现的任何质量问题，我方承诺及时提供免费维修和更换损坏的零部件服务 （如用户使用不当或其它人为原因造成损坏，本公司将收取合理的成本费 用）。在质保期后，我公司承诺只以合理的价格收取费用。

         本公司对所有用户全过程跟踪服务,随时为用户提供机床发展的有关技术信 息。帮助提高机床的使用性能。

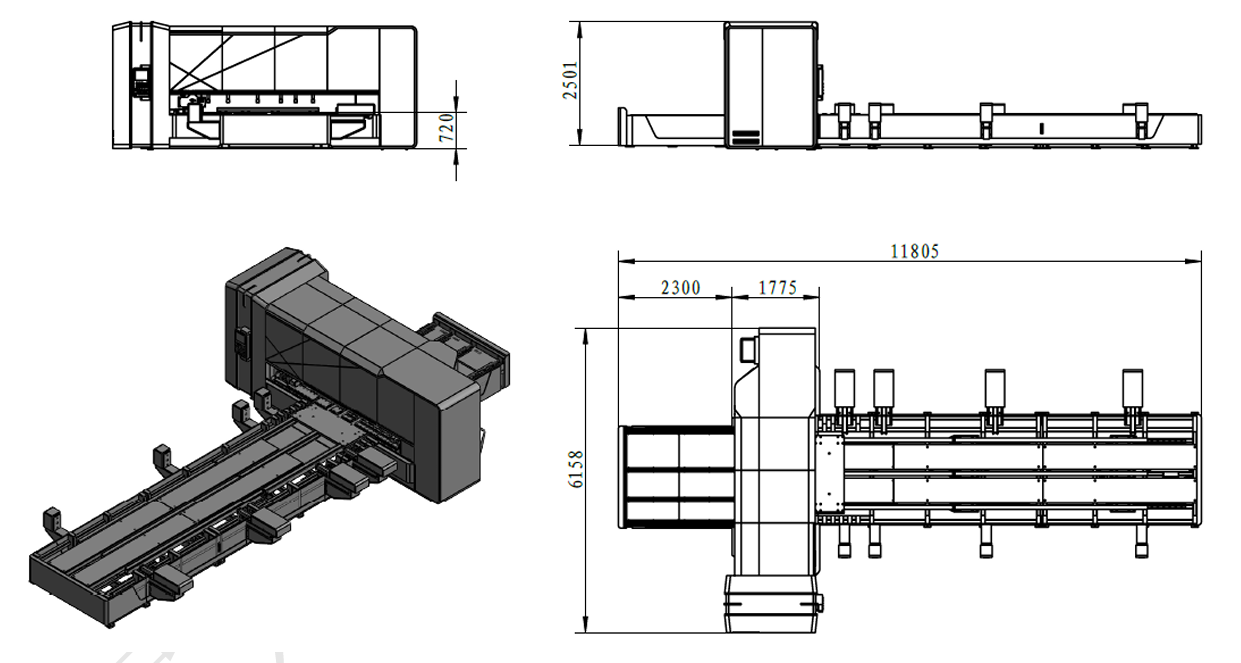

八、布局尺寸图
